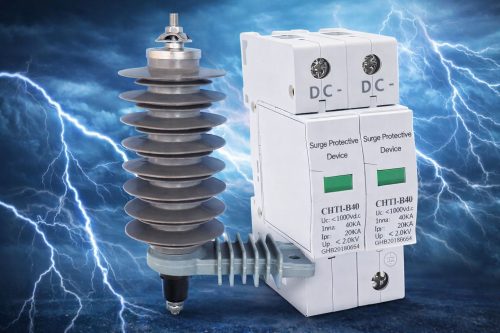

5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami

5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami

Dalam sistem kelistrikan, perlindungan terhadap lonjakan tegangan merupakan aspek yang sangat krusial. Lonjakan ini bisa berasal dari sambaran petir langsung, induksi petir, gangguan switching, hingga fluktuasi pada jaringan distribusi listrik. Dua perangkat yang sering digunakan untuk mengatasi masalah ini adalah surge arrester dan lightning arrester. Meski keduanya sama-sama berfungsi sebagai pelindung sistem listrik dari tegangan lebih (overvoltage), masih banyak yang belum memahami perbedaan mendasarnya.

Melalui artikel ini, kita akan membahas secara lengkap 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami agar Anda dapat menentukan perangkat mana yang tepat untuk kebutuhan instalasi listrik, baik untuk bangunan residensial, komersial, maupun industri.



1. Perbedaan dari Sumber Gangguan yang Dilindungi

Perbedaan pertama terletak pada jenis gangguan yang ditangani oleh masing-masing perangkat.

Surge Arrester

• Surge arrester dirancang untuk melindungi peralatan listrik dari lonjakan tegangan sementara (transient overvoltage) yang biasanya disebabkan oleh:
• Switching beban besar
• Gangguan jaringan distribusi
• Induksi petir tidak langsung
• Fluktuasi tegangan dari PLN atau generator

Lonjakan jenis ini umumnya berdurasi sangat singkat (mikrodetik hingga milidetik), tetapi cukup kuat untuk merusak perangkat elektronik sensitif seperti komputer, PLC, inverter, dan sistem kontrol.

Lightning Arrester

Sebaliknya, lightning arrester dirancang untuk menghadapi lonjakan akibat sambaran petir langsung atau induksi kuat dari sambaran petir di sekitar sistem transmisi. Tegangan yang ditimbulkan petir jauh lebih besar dan bersifat sangat destruktif.

Dalam konteks inilah, memahami 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami menjadi penting, karena sumber gangguan menentukan spesifikasi perlindungan yang harus dipilih.



2. Perbedaan Lokasi Pemasangan

Lokasi pemasangan menjadi pembeda signifikan antara kedua perangkat ini.

Surge Arrester

Surge arrester biasanya dipasang:

• Di dalam panel distribusi listrik
• Pada panel utama (main distribution board)
• Di dekat peralatan elektronik sensitif
• Pada jalur sistem kontrol atau instrumentasi
• Perangkat ini umumnya berbentuk modular dan dipasang pada rel DIN di dalam panel.

Lightning Arrester

Lightning arrester dipasang pada:

• Tiang transmisi atau distribusi
• Gardu induk
• Sistem proteksi luar bangunan
• Instalasi tegangan menengah dan tinggi
• Letaknya biasanya berada di luar ruangan dan terhubung langsung dengan sistem grounding serta konduktor penangkal petir.

Jika dilihat dari aspek instalasi fisik, inilah salah satu bagian penting dari 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami, karena kesalahan penempatan dapat membuat perlindungan menjadi tidak efektif.



3. Perbedaan Kapasitas dan Rating Tegangan

Perbedaan berikutnya terletak pada kemampuan teknis dan spesifikasi rating tegangan.

Surge Arrester

Surge arrester biasanya memiliki:

• Rating tegangan rendah (low voltage)
• Kapasitas arus pelepasan lebih kecil
• Waktu respon sangat cepat
• Digunakan pada sistem 220V, 380V, atau tegangan rendah lainnya
• Perangkat ini dirancang untuk membatasi tegangan hingga level aman bagi peralatan elektronik.

Lightning Arrester

Lightning arrester memiliki:

• Rating tegangan menengah hingga tinggi
• Kapasitas arus pelepasan sangat besar (kA tinggi)
• Kemampuan menahan energi impuls petir
• Digunakan pada jaringan 11kV, 20kV, 150kV, bahkan lebih tinggi
• Karena perbedaan energi yang harus ditangani sangat besar, konstruksi lightning arrester jauh lebih kuat dibandingkan surge arrester biasa.

Memahami aspek teknis ini adalah bagian inti dari 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami, terutama bagi teknisi dan perencana sistem kelistrikan.



4. Perbedaan Prinsip Kerja

Walaupun secara umum keduanya bekerja dengan cara mengalihkan tegangan lebih ke tanah (grounding), terdapat perbedaan dalam aplikasi dan desain internalnya.

Surge Arrester

Surge arrester modern biasanya menggunakan:

• Metal Oxide Varistor (MOV)
• Gas Discharge Tube (GDT)
• Kombinasi proteksi bertingkat (Type 1, Type 2, Type 3)
• Ketika terjadi lonjakan, resistansi internal turun drastis sehingga arus dialihkan ke ground, lalu kembali normal setelah lonjakan hilang.

Lightning Arrester

Lightning arrester juga sering menggunakan material berbasis zinc oxide (ZnO), tetapi dengan ukuran dan kemampuan disipasi energi yang jauh lebih besar. Desainnya memungkinkan arus petir yang sangat tinggi dialirkan ke tanah tanpa merusak sistem utama.

Perbedaan dalam skala dan daya tahan inilah yang membuat keduanya tidak bisa saling menggantikan secara sembarangan. Dalam pembahasan 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami, prinsip kerja menjadi faktor penting dalam menentukan efektivitas perlindungan.



5. Perbedaan Aplikasi dan Tujuan Penggunaan

Perbedaan terakhir terletak pada tujuan penggunaannya dalam sistem kelistrikan.

Aplikasi Surge Arrester

Surge arrester lebih difokuskan pada:

• Perlindungan perangkat elektronik sensitif
• Instalasi rumah tinggal
• Gedung perkantoran
• Sistem otomasi industri
• Panel kontrol mesin
• Perangkat ini bertindak sebagai “lapisan perlindungan kedua” setelah sistem grounding utama.

Aplikasi Lightning Arrester

Lightning arrester difokuskan pada:

• Proteksi jaringan distribusi listrik
• Gardu induk dan pembangkit
• Sistem tegangan menengah dan tinggi
• Infrastruktur utilitas
• Lightning arrester biasanya menjadi bagian dari sistem proteksi eksternal terhadap petir.

Memahami konteks penggunaan ini melengkapi keseluruhan 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami, karena salah memilih perangkat dapat menyebabkan kerusakan besar atau bahkan kegagalan sistem proteksi.



Mengapa Penting Memahami Perbedaannya?

Dalam praktiknya, banyak orang menganggap surge arrester dan lightning arrester adalah perangkat yang sama. Padahal, meskipun keduanya memiliki fungsi proteksi terhadap tegangan lebih, skala perlindungan dan aplikasinya sangat berbeda.

Menggunakan surge arrester untuk menghadapi sambaran petir langsung tentu tidak memadai. Sebaliknya, memasang lightning arrester pada panel distribusi rumah tangga juga tidak efisien dan tidak praktis.

Dengan memahami 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami, Anda dapat:

• Meningkatkan keandalan sistem kelistrikan
• Mengurangi risiko kerusakan peralatan
• Menghindari kerugian finansial akibat gangguan listrik
• Memastikan standar keselamatan terpenuhi
• Mengoptimalkan sistem grounding dan proteksi



Kesimpulan

Surge arrester dan lightning arrester memang sama-sama berfungsi sebagai pelindung terhadap tegangan lebih, tetapi keduanya memiliki perbedaan mendasar dari sisi sumber gangguan, lokasi pemasangan, rating tegangan, prinsip kerja, hingga aplikasi penggunaannya.

Kelima aspek tersebut merangkum secara utuh 5 Perbedaan Surge Arrester dan Lightning Arrester yang Perlu Dipahami oleh teknisi, engineer, kontraktor, maupun pemilik bangunan. Dengan pemahaman yang tepat, sistem proteksi listrik dapat dirancang secara berlapis dan efektif.

Pada akhirnya, perlindungan terhadap lonjakan tegangan bukan hanya soal memasang perangkat proteksi, tetapi juga tentang memahami karakteristik gangguan listrik dan memilih solusi yang tepat sesuai kebutuhan sistem.
