Apakah SUTET Ada Penyalur Petirnya? Begini Sistem Proteksinya

SUTET atau Saluran Udara Tegangan Ekstra Tinggi merupakan bagian penting dari sistem tenaga listrik yang digunakan untuk menyalurkan energi listrik dalam jumlah besar dari satu wilayah ke wilayah lainnya. Karena menggunakan menara yang tinggi dan konduktor yang terbentang di ruang terbuka, SUTET memiliki potensi terkena sambaran petir.

Lalu, apakah SUTET ada penyalur petirnya? Jawabannya adalah ya, SUTET memiliki sistem proteksi terhadap sambaran petir, tetapi bentuk dan cara kerjanya berbeda dengan sistem penangkal petir yang biasa dipasang pada rumah, gedung, atau pabrik.

Pada saluran transmisi, perlindungan terhadap petir merupakan bagian dari desain sistem transmisi. Salah satu komponen utamanya adalah kawat tanah atau Ground Steel Wire (GSW) dan Optic Ground Wire (OPGW) yang dipasang di bagian atas menara untuk memberikan perlindungan terhadap konduktor fasa. Sistem tersebut kemudian didukung oleh pentanahan tower dan perangkat proteksi lainnya.

Apa Itu SUTET?

SUTET adalah saluran udara yang digunakan untuk mentransmisikan energi listrik pada tegangan ekstra tinggi. Infrastruktur ini terdiri dari berbagai komponen, seperti menara transmisi, konduktor fasa, isolator, kawat tanah, dan sistem pentanahan.

Menara SUTET biasanya memiliki struktur yang tinggi sehingga konduktor dapat berada pada posisi tertentu untuk menjaga jarak aman dari lingkungan sekitar. Karena berada di ruang terbuka dan memiliki ketinggian yang signifikan, menara transmisi menjadi salah satu struktur yang perlu diperhitungkan dalam desain proteksi petir.

Sambaran petir pada saluran transmisi dapat menyebabkan surja petir, yaitu tegangan lebih impulsif yang dapat merambat sepanjang saluran. Jika tidak ditangani dengan sistem proteksi yang tepat, gangguan tersebut dapat menyebabkan flashover pada isolator dan mengganggu kontinuitas penyaluran listrik.

Apakah SUTET Menggunakan Penyalur Petir Seperti Gedung?

Tidak dalam pengertian yang sama.

Pada bangunan, sistem proteksi petir eksternal umumnya menggunakan terminal udara atau air terminal, konduktor penyalur, dan sistem terminasi bumi atau grounding.

Sementara pada SUTET, proteksi petir merupakan bagian dari konstruksi dan desain saluran transmisi. Salah satu komponen yang sangat penting adalah ground wire atau shield wire yang ditempatkan di atas konduktor fasa.

Jadi, apabila Anda melihat kawat yang berada di bagian paling atas menara SUTET, kawat tersebut bukan konduktor fasa yang digunakan untuk menyalurkan daya listrik seperti penghantar di bawahnya. Salah satu fungsi utamanya adalah memberikan perlindungan terhadap sambaran petir.

Dalam pedoman proteksi SUTT/SUTET, GSW atau OPGW disebut sebagai media untuk melindungi konduktor fasa dari sambaran petir.

Apa Itu Ground Wire pada SUTET?

Ground wire, yang juga dikenal sebagai earth wire atau shield wire, merupakan konduktor yang ditempatkan di bagian atas struktur transmisi.

Fungsinya adalah memberikan jalur perlindungan terhadap sambaran petir sehingga petir tidak langsung mengenai konduktor fasa yang membawa energi listrik.

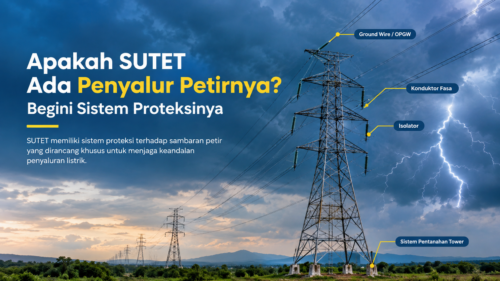

Secara sederhana, susunannya dapat dibayangkan seperti berikut:

Petir
↓
Ground Wire / GSW / OPGW
↓
Tower SUTET
↓
Sistem Pentanahan Tower
↓
Tanah

Sementara konduktor fasa berada di bawahnya dan dipisahkan oleh konfigurasi struktur tower serta isolator.

Posisi ground wire yang berada di atas konduktor fasa dirancang untuk memberikan area perlindungan atau shielding terhadap sambaran langsung. Penempatan dan sudut perlindungannya menjadi bagian penting dalam desain saluran transmisi.

Apa Perbedaan GSW dan OPGW?

Dalam sistem transmisi dikenal istilah Ground Steel Wire (GSW) dan Optic Ground Wire (OPGW).

GSW merupakan kawat tanah yang berfungsi sebagai bagian dari sistem proteksi terhadap sambaran petir dan jalur arus gangguan tertentu.

Sementara OPGW atau Optical Ground Wire menggabungkan fungsi kawat tanah dengan serat optik. Selain membantu memberikan perlindungan terhadap konduktor fasa, serat optik di dalamnya dapat digunakan untuk kebutuhan komunikasi, teleproteksi, dan telemetri.

Dalam dokumentasi pedoman SUTT/SUTET, OPGW pada saluran yang dibangun sejak periode tertentu digunakan untuk menjalankan fungsi tambahan tersebut.

Dengan demikian, OPGW bukan sekadar “kabel internet” yang dipasang di atas tower. Ia merupakan bagian dari infrastruktur transmisi yang menggabungkan fungsi komunikasi dan proteksi.

Bagaimana Ground Wire Melindungi SUTET dari Petir?

Prinsipnya adalah perisaian atau shielding.

Ground wire ditempatkan di atas konduktor fasa sehingga sambaran petir yang datang dari arah atas diharapkan mengenai ground wire terlebih dahulu.

Ketika sambaran mengenai ground wire, arus petir kemudian harus dialirkan melalui struktur dan sistem pentanahan menuju tanah.

Dengan cara tersebut, kemungkinan petir mengenai konduktor fasa secara langsung dapat dikurangi.

Namun, sistem ini bukan berarti SUTET sama sekali tidak mungkin terkena gangguan petir. Desain shielding memiliki batas. Penelitian mengenai shielding failure pada saluran transmisi menunjukkan bahwa kegagalan perisaian dapat terjadi ketika konfigurasi kawat tanah tidak mampu memberikan perlindungan yang cukup terhadap konduktor fasa.

Karena itu, desain saluran transmisi harus memperhitungkan berbagai parameter seperti posisi kawat tanah, geometri tower, kondisi pentanahan, karakteristik petir, dan kebutuhan keandalan sistem.

Mengapa Grounding Tower SUTET Sangat Penting?

Ground wire saja tidak cukup.

Ketika petir menyambar ground wire atau menara, arus petir harus memiliki jalur untuk mengalir menuju tanah. Di sinilah pentanahan tower memiliki peranan penting.

Pentanahan tower merupakan bagian dari sistem pembumian saluran transmisi yang berfungsi meneruskan arus dari tower menuju tanah.

Dalam pedoman SUTT/SUTET, sistem pentanahan tower dapat menggunakan elektroda seperti batang atau konfigurasi elektroda lain yang sesuai dengan desain. Tujuannya antara lain membantu mengalirkan arus sambaran petir ke tanah dan mengurangi risiko gangguan pada isolator.

Jika sistem pentanahan tidak dirancang dengan baik, tegangan pada tower dapat meningkat ketika terjadi sambaran petir.

Kondisi tersebut dapat berkontribusi terhadap fenomena back flashover, yaitu terjadinya lompatan listrik dari struktur tower menuju konduktor melalui sistem isolasi ketika tegangan tower meningkat akibat arus petir.

Karena itu, performa proteksi petir pada saluran transmisi tidak hanya bergantung pada ground wire, tetapi juga pada kualitas dan desain pentanahan tower.

Apa Itu Arcing Horn pada SUTET?

Selain ground wire dan grounding, sistem transmisi dapat menggunakan arcing horn sebagai salah satu perangkat proteksi.

Arcing horn dipasang pada sisi tertentu dari sistem isolator. Prinsip kerjanya adalah menyediakan jalur untuk terjadinya lompatan bunga api pada kondisi tegangan lebih tertentu sehingga membantu melindungi bagian isolasi utama.

Pedoman SUTT/SUTET menjelaskan arcing horn sebagai salah satu alat proteksi petir yang sederhana dan bersifat pasif. Perangkat ini membantu menangani tegangan impuls akibat gangguan, tetapi tidak dengan sendirinya memadamkan arus susulan dari sistem tenaga.

Karena itu, fungsi arcing horn perlu dipahami sebagai bagian dari keseluruhan koordinasi proteksi, bukan sebagai pengganti grounding atau ground wire.

Apakah SUTET Bisa Tetap Tersambar Petir?

Bisa.

Ini merupakan hal yang penting untuk dipahami.

Sistem proteksi petir pada SUTET tidak berarti petir tidak pernah menyambar menara atau saluran transmisi. Justru desain proteksi dibuat karena saluran transmisi memiliki kemungkinan mengalami sambaran petir.

Tujuan sistem proteksi adalah mengurangi kemungkinan gangguan, mengendalikan jalur arus petir, dan menjaga agar dampaknya terhadap isolasi serta kontinuitas sistem dapat diminimalkan.

Salah satu gangguan yang dapat terjadi adalah shielding failure, yaitu ketika sambaran petir melewati area perlindungan ground wire dan mengenai konduktor fasa. Penelitian pada SUTT 150 kV Gandul–Serpong, misalnya, membahas shielding failure dan faktor seperti sudut lindung, arus puncak petir, serta desain menara.

Artinya, desain proteksi harus dibuat berdasarkan perhitungan dan kondisi saluran, bukan sekadar memasang satu kawat di bagian atas tower.

Apa Itu Transmission Line Arrester?

Pada kondisi tertentu, saluran transmisi juga dapat menggunakan Transmission Line Arrester (TLA).

TLA merupakan perangkat yang digunakan untuk membantu membatasi tegangan lebih akibat surja pada saluran transmisi.

Pedoman SUTT/SUTET menjelaskan bahwa pemasangan arrester pada saluran transmisi dapat menjadi salah satu solusi untuk meningkatkan keandalan ketika desain saluran yang ada belum memberikan tingkat perlindungan yang diinginkan atau ketika kondisi tertentu membutuhkan perlindungan tambahan.

Penelitian mengenai proteksi SUTET 500 kV juga menunjukkan bahwa kinerja arrester dapat dianalisis sebagai bagian dari desain lightning performance dan koordinasi isolasi.

Jadi, sistem proteksi petir SUTET dapat terdiri dari beberapa lapisan perlindungan, tergantung desain dan kebutuhan sistem.

Bagaimana Jika Petir Menyambar Menara SUTET?

Ketika petir menyambar menara atau ground wire, arus petir akan mengalir melalui jalur konduktif menuju sistem pentanahan.

Secara sederhana:

Sambaran petir
↓
GSW/OPGW atau tower
↓
Konduktor penghubung
↓
Grounding tower
↓
Tanah

Pada kondisi tertentu, konduktor penghubung dapat digunakan untuk memberikan jalur yang lebih langsung dari ground wire menuju sistem pentanahan. Pedoman SUTT/SUTET menjelaskan bahwa konduktor penghubung tersebut dapat membantu menyalurkan arus sambaran menuju tanah.

Tujuannya adalah mengurangi kemungkinan terjadinya kondisi yang dapat menyebabkan gangguan pada sistem transmisi.

Mengapa Petir pada SUTET Bisa Menyebabkan Pemadaman?

Sambaran petir dapat menghasilkan tegangan lebih dengan karakteristik impuls yang sangat cepat.

Apabila tegangan tersebut menyebabkan flashover pada isolator, maka dapat terjadi gangguan pada saluran. Gangguan tersebut kemudian dapat memicu bekerjanya sistem proteksi sehingga bagian saluran yang mengalami gangguan diputus sementara atau sesuai skema proteksi yang diterapkan.

Itulah sebabnya sambaran petir pada saluran transmisi bukan hanya persoalan “kabel terkena petir”. Dampaknya dapat berhubungan dengan isolasi, proteksi sistem, gardu induk, serta kontinuitas penyaluran energi listrik.

Pedoman SUTT/SUTET menjelaskan bahwa surja akibat sambaran petir dapat merambat menuju gardu induk dan berpotensi memberikan tekanan pada isolasi peralatan apabila tidak ditangani dengan sistem perlindungan yang sesuai.

Apakah Grounding SUTET Sama dengan Grounding Rumah?

Tidak sama dalam desain dan aplikasinya.

Keduanya memang memiliki prinsip dasar yang sama, yaitu menyediakan jalur menuju bumi, tetapi kebutuhan dan konfigurasi sistemnya berbeda.

Grounding rumah biasanya digunakan untuk keselamatan instalasi listrik, perlindungan peralatan, dan kebutuhan sistem pembumian bangunan.

Sementara grounding tower SUTET merupakan bagian dari sistem transmisi yang harus mempertimbangkan arus gangguan dan sambaran petir, geometri tower, karakteristik tanah, koordinasi isolasi, serta performa lightning protection.

Karena itu, sistem grounding pada tower transmisi tidak dapat disamakan begitu saja dengan grounding rumah atau gedung.

Jadi, Apakah SUTET Ada Penyalur Petirnya?

Ada sistem proteksi petir, tetapi bukan berupa penyalur petir gedung yang berdiri sendiri.

Pada SUTET, perlindungan terhadap petir merupakan bagian dari sistem transmisi. Komponen utamanya dapat meliputi:

• GSW atau ground wire
• OPGW
• Pentanahan tower
• Konduktor penghubung
• Arcing horn
• Transmission Line Arrester pada kondisi tertentu
• Sistem isolasi dan konfigurasi tower yang dirancang untuk menghadapi surja petir

GSW/OPGW berfungsi memberikan perisaian terhadap konduktor fasa, sedangkan grounding tower menyediakan jalur bagi arus menuju tanah. Perangkat proteksi lainnya membantu mengendalikan dampak tegangan lebih dan meningkatkan keandalan sistem.

Kesimpulan

SUTET memiliki sistem proteksi terhadap sambaran petir karena struktur transmisi yang tinggi dan terbuka memiliki potensi terkena sambaran.

Namun, sistemnya berbeda dengan penangkal petir pada rumah atau gedung. Pada saluran transmisi, ground wire GSW atau OPGW ditempatkan di bagian atas tower sebagai bagian dari sistem perisaian untuk membantu melindungi konduktor fasa. Ketika terjadi sambaran pada ground wire atau tower, arus kemudian diarahkan menuju sistem pentanahan tower.

Sistem tersebut dapat dilengkapi dengan arcing horn dan transmission line arrester sesuai kebutuhan desain. Walaupun demikian, tidak ada sistem yang dapat menjamin saluran transmisi sama sekali bebas dari gangguan petir. Faktor seperti shielding, grounding tower, kondisi tanah, desain tower, dan karakteristik sambaran tetap memengaruhi performa proteksi.

Dengan memahami hal tersebut, kita dapat melihat bahwa proteksi petir pada SUTET bukan hanya tentang memasang “penyalur petir”, tetapi merupakan sistem perlindungan terintegrasi yang dirancang untuk mengurangi dampak sambaran petir terhadap jaringan transmisi.
