Grounding atau sistem pembumian merupakan salah satu komponen terpenting dalam instalasi kelistrikan. Fungsi utamanya adalah mengalirkan arus gangguan ke tanah sehingga dapat melindungi manusia, peralatan listrik, dan bangunan dari risiko sengatan listrik maupun kerusakan akibat petir. Namun, pemasangan grounding saja tidak cukup. Sistem tersebut harus diuji secara berkala untuk memastikan nilai tahanan tanah masih berada dalam batas yang direkomendasikan.

Salah satu metode yang paling akurat untuk mengetahui kualitas sistem pembumian adalah menggunakan Earth Tester. Alat ini dirancang khusus untuk mengukur nilai tahanan grounding sehingga teknisi dapat memastikan sistem bekerja secara optimal.

Pada artikel ini akan dibahas secara lengkap Cara Mengukur Grounding dengan Earth Tester, mulai dari pengertian, fungsi alat, persiapan, langkah-langkah pengukuran, hingga tips agar hasil pengukuran lebih akurat.

Apa Itu Grounding?

Grounding adalah sistem yang menghubungkan bagian logam pada instalasi listrik ke bumi menggunakan elektroda dan konduktor pembumian. Tujuannya adalah memberikan jalur dengan hambatan rendah bagi arus bocor atau arus gangguan agar langsung mengalir ke tanah.

Sistem grounding memiliki beberapa fungsi penting, antara lain:

Melindungi manusia dari sengatan listrik.
Mengurangi risiko kebakaran akibat arus bocor.
Menjaga kestabilan tegangan pada sistem listrik.
Melindungi peralatan elektronik dari lonjakan tegangan.
Menjadi bagian penting dalam sistem proteksi petir.

Semakin kecil nilai tahanan grounding, maka semakin baik kemampuan sistem dalam mengalirkan arus gangguan ke bumi.

Apa Itu Earth Tester?

Earth Tester adalah alat ukur yang digunakan untuk mengetahui besarnya tahanan pembumian (earth resistance). Alat ini bekerja dengan cara menginjeksikan arus kecil ke tanah melalui elektroda bantu, kemudian mengukur tegangan yang dihasilkan untuk menghitung nilai resistansi tanah berdasarkan Hukum Ohm.

Saat ini tersedia beberapa jenis Earth Tester, seperti:

Earth Tester analog.
Earth Tester digital.
Clamp Ground Tester.
Earth Resistance Tester multifungsi.

Earth Tester digital menjadi pilihan paling populer karena memiliki tingkat akurasi yang tinggi, tampilan hasil yang mudah dibaca, serta proses pengukuran yang lebih cepat.

Mengapa Pengukuran Grounding Sangat Penting?

Melakukan pengukuran grounding bukan sekadar memenuhi standar teknis, tetapi juga memastikan sistem kelistrikan tetap aman selama digunakan.

Beberapa alasan penting melakukan pengukuran antara lain:

1. Memastikan Nilai Grounding Memenuhi Standar

Setiap instalasi memiliki standar nilai tahanan grounding yang berbeda tergantung jenis bangunan dan fungsinya.

Sebagai contoh:

Rumah tinggal: maksimal sekitar 5 Ohm.
Gedung perkantoran: umumnya di bawah 5 Ohm.
Sistem proteksi petir: sering direkomendasikan di bawah 2 Ohm atau bahkan 1 Ohm pada lokasi tertentu.

2. Mengetahui Kondisi Elektroda Grounding

Seiring waktu, elektroda grounding dapat mengalami korosi sehingga nilai tahanannya meningkat. Pengukuran berkala membantu mendeteksi kondisi tersebut sebelum menimbulkan masalah.

3. Menjamin Kinerja Sistem Proteksi Petir

Grounding yang buruk akan mengurangi efektivitas sistem penangkal petir karena arus petir tidak dapat disalurkan ke tanah secara maksimal.

4. Menghindari Kerusakan Peralatan

Lonjakan tegangan akibat petir maupun gangguan listrik dapat merusak komputer, panel kontrol, server, dan peralatan elektronik lainnya apabila sistem grounding tidak bekerja dengan baik.

Peralatan yang Dibutuhkan

Sebelum melakukan pengukuran, siapkan beberapa peralatan berikut:

Earth Tester.
Dua buah elektroda bantu (stake).
Kabel penghubung sesuai panjang yang dibutuhkan.
Palu untuk menancapkan elektroda.
Meteran untuk mengukur jarak antar elektroda.
Alat pelindung diri (APD) seperti sepatu safety dan sarung tangan.

Pastikan seluruh peralatan berada dalam kondisi baik agar hasil pengukuran tetap akurat.

Cara Kerja Earth Tester

Earth Tester bekerja berdasarkan prinsip pengukuran resistansi tanah menggunakan metode tiga titik (Three Point Method).

Pada metode ini terdapat tiga elektroda, yaitu:

Elektroda utama yang terhubung dengan sistem grounding.
Elektroda arus (Current Probe).
Elektroda potensial (Potential Probe).

Earth Tester mengalirkan arus kecil melalui elektroda arus, kemudian mengukur beda potensial yang terjadi pada elektroda potensial. Dari data tersebut alat akan menghitung nilai tahanan tanah secara otomatis.

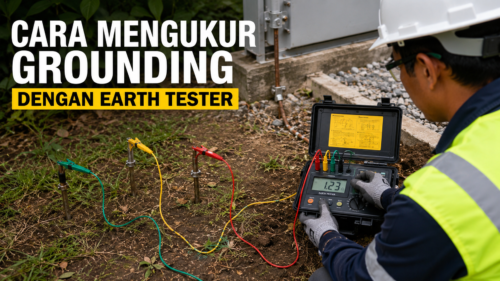

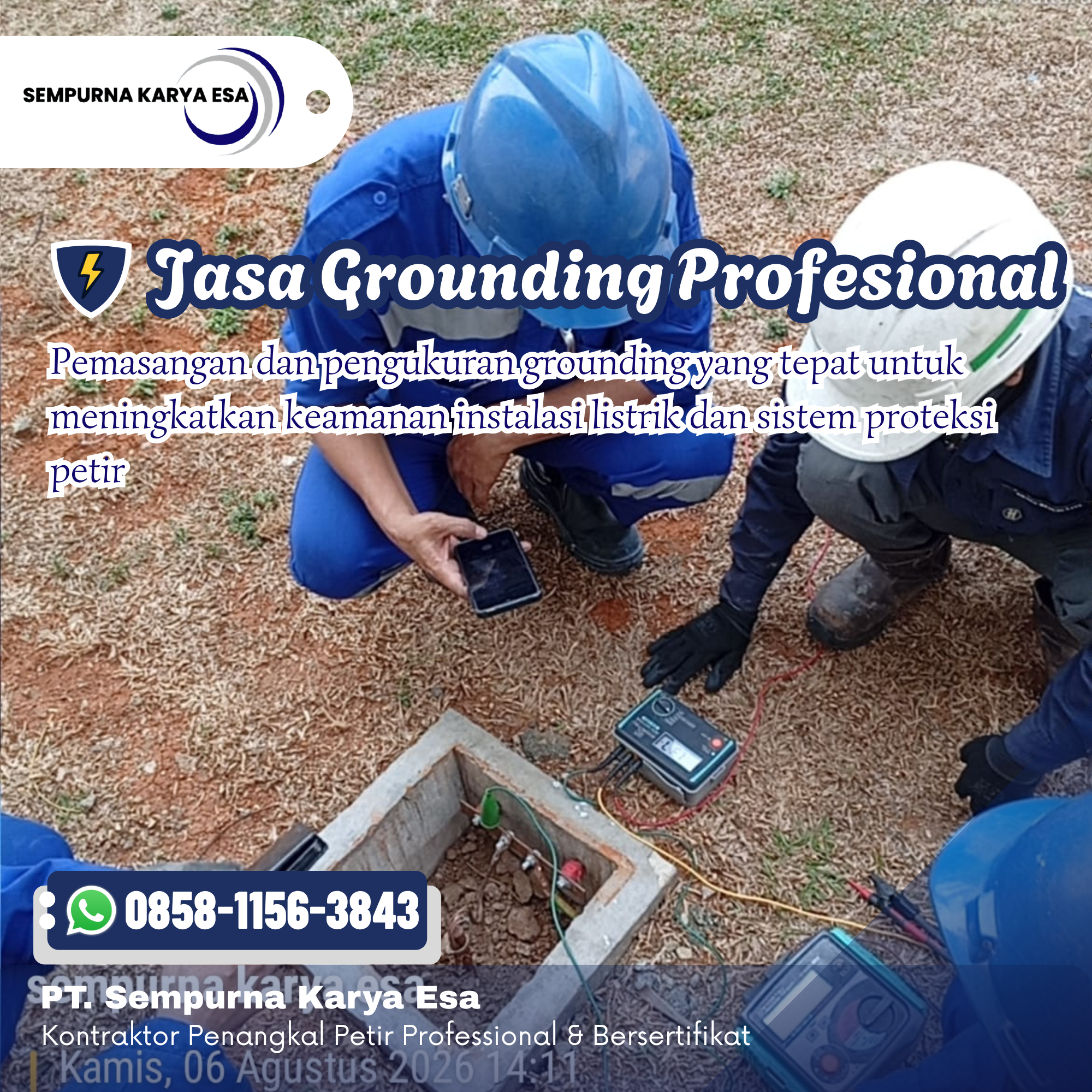

Cara Mengukur Grounding dengan Earth Tester

Memahami Cara Mengukur Grounding dengan Earth Tester secara benar sangat penting agar hasil pengukuran benar-benar mencerminkan kondisi sistem pembumian di lapangan.

1. Matikan Sambungan Grounding dari Instalasi

Langkah pertama adalah memisahkan kabel grounding dari sistem kelistrikan yang sedang digunakan. Hal ini bertujuan agar hasil pengukuran tidak dipengaruhi oleh jalur grounding lainnya.

Pastikan pemutusan dilakukan dengan aman sesuai prosedur kerja.

2. Tentukan Lokasi Pengukuran

Pilih area terbuka di sekitar elektroda grounding.

Hindari lokasi yang memiliki:

Pipa logam bawah tanah.
Kabel listrik.
Pondasi beton besar.
Struktur logam lainnya.

Gangguan dari benda logam dapat memengaruhi hasil pengukuran.

3. Tancapkan Elektroda Bantu

Tancapkan dua elektroda bantu ke dalam tanah.

Umumnya jarak yang digunakan adalah:

Elektroda utama ke elektroda potensial sekitar 5–10 meter.
Elektroda utama ke elektroda arus sekitar 10–20 meter.

Semakin luas area pengukuran, biasanya hasil yang diperoleh akan semakin representatif.

4. Hubungkan Kabel ke Earth Tester

Sambungkan kabel sesuai terminal pada Earth Tester.

Biasanya terdiri dari:

Terminal E menuju elektroda grounding.
Terminal P menuju elektroda potensial.
Terminal C menuju elektroda arus.

Pastikan sambungan tidak longgar agar pembacaan stabil.

5. Nyalakan Earth Tester

Setelah semua kabel terpasang, hidupkan alat.

Pada Earth Tester digital biasanya cukup menekan tombol TEST atau MEASURE.

Alat akan mulai mengalirkan arus pengujian dan menghitung nilai tahanan tanah.

6. Baca Hasil Pengukuran

Beberapa detik kemudian layar akan menampilkan nilai tahanan grounding dalam satuan Ohm (Ω).

Sebagai contoh:

0,5 Ω → Sangat baik.
1 Ω → Sangat baik.
2 Ω → Masih sangat baik untuk sistem proteksi petir.
5 Ω → Umumnya masih memenuhi kebutuhan instalasi umum.
Lebih dari 10 Ω → Sebaiknya dilakukan perbaikan sistem grounding.

7. Ulangi Pengukuran

Lakukan pengukuran beberapa kali dengan posisi elektroda potensial sedikit digeser.

Jika hasil pengukuran relatif sama, maka nilai tersebut dapat dianggap valid.

Faktor yang Memengaruhi Hasil Pengukuran

Dalam praktiknya, terdapat beberapa faktor yang dapat memengaruhi hasil Cara Mengukur Grounding dengan Earth Tester sehingga perlu diperhatikan selama proses pengujian.

Kondisi Tanah

Tanah basah memiliki resistansi lebih rendah dibanding tanah kering.

Pada musim kemarau biasanya nilai grounding meningkat karena kadar air berkurang.

Jenis Tanah

Setiap jenis tanah memiliki karakteristik resistivitas berbeda.

Sebagai contoh:

Tanah liat → Resistansi rendah.
Tanah humus → Sangat baik.
Tanah berbatu → Resistansi tinggi.
Pasir kering → Sangat tinggi.

Kedalaman Elektroda

Semakin dalam elektroda ditanam, umumnya semakin rendah nilai tahanannya karena mencapai lapisan tanah yang lebih lembap.

Korosi Elektroda

Elektroda yang telah berkarat memiliki kemampuan penghantaran arus yang menurun.

Pemeriksaan fisik sebaiknya dilakukan bersamaan dengan pengukuran.

Sambungan Grounding

Sambungan yang longgar dapat menyebabkan hasil pengukuran menjadi tidak stabil.

Tips Mendapatkan Hasil Pengukuran yang Akurat

Berikut beberapa tips agar hasil pengukuran lebih dapat dipercaya:

Gunakan Earth Tester yang telah dikalibrasi.
Pastikan baterai alat masih dalam kondisi baik.
Hindari melakukan pengukuran saat hujan deras.
Bersihkan terminal kabel sebelum digunakan.
Gunakan panjang kabel sesuai rekomendasi pabrikan.
Lakukan pengukuran minimal tiga kali.
Catat seluruh hasil pengukuran sebagai dokumentasi.

Kapan Grounding Harus Diukur?

Pengukuran grounding sebaiknya dilakukan secara berkala, terutama pada kondisi berikut:

Setelah pemasangan sistem grounding baru.
Setelah pemasangan sistem penangkal petir.
Setelah renovasi instalasi listrik.
Setelah terjadi sambaran petir besar.
Sebagai bagian dari inspeksi tahunan.
Ketika nilai proteksi mulai diragukan.

Pemeriksaan berkala akan membantu menjaga keandalan sistem pembumian dalam jangka panjang.

Kesalahan yang Sering Terjadi Saat Pengukuran

Beberapa kesalahan yang sering dilakukan teknisi antara lain:

Elektroda bantu dipasang terlalu dekat.
Kabel penghubung longgar.
Pengukuran dilakukan tanpa memutus jalur grounding dari instalasi.
Menggunakan Earth Tester dengan baterai lemah.
Mengabaikan kondisi tanah saat pengujian.
Tidak melakukan pengukuran ulang sebagai pembanding.

Menghindari kesalahan tersebut akan meningkatkan akurasi hasil pengujian.

Standar Nilai Grounding yang Direkomendasikan

Meskipun standar dapat berbeda tergantung regulasi dan jenis instalasi, berikut gambaran umum nilai tahanan grounding yang sering dijadikan acuan:

Jenis Instalasi	Nilai Grounding
Rumah tinggal	≤ 5 Ω
Gedung komersial	≤ 5 Ω
Peralatan elektronik sensitif	≤ 2 Ω
Sistem penangkal petir	≤ 2 Ω (ideal ≤ 1 Ω)
Gardu listrik	Menyesuaikan standar perusahaan atau regulasi yang berlaku

Nilai tersebut dapat berbeda sesuai kondisi lokasi, jenis tanah, serta ketentuan dari konsultan atau instansi terkait.

Kesimpulan

Mengetahui Cara Mengukur Grounding dengan Earth Tester merupakan keterampilan penting bagi teknisi listrik, kontraktor, maupun pengelola gedung. Pengukuran yang dilakukan dengan prosedur yang benar akan memberikan gambaran akurat mengenai kualitas sistem pembumian sehingga tindakan perbaikan dapat dilakukan apabila diperlukan.

Selain memastikan instalasi memenuhi standar keselamatan, pemeriksaan grounding secara berkala juga membantu menjaga kinerja sistem proteksi petir, melindungi peralatan elektronik, serta mengurangi risiko sengatan listrik dan kerusakan akibat arus gangguan. Dengan menggunakan Earth Tester yang sesuai, memperhatikan kondisi lapangan, dan mengikuti langkah pengukuran secara sistematis, hasil yang diperoleh akan lebih akurat dan dapat dijadikan dasar dalam evaluasi maupun pemeliharaan sistem grounding.
