Perbedaan Grounding dan Netral, Jangan Sampai Salah Memahami
Dalam instalasi listrik, masih banyak orang yang menganggap grounding dan netral adalah dua hal yang sama. Padahal, keduanya memiliki fungsi, karakteristik, serta peran yang sangat berbeda dalam menjaga keamanan maupun kestabilan sistem kelistrikan. Kesalahan memahami kedua istilah ini sering kali menyebabkan pemasangan instalasi yang tidak sesuai standar, bahkan dapat meningkatkan risiko sengatan listrik, kerusakan peralatan elektronik, hingga kebakaran.
Memahami Perbedaan Grounding dan Netral, Jangan Sampai Salah Memahami menjadi hal penting, baik bagi pemilik rumah, teknisi, maupun pelaku industri. Dengan mengetahui fungsi masing-masing penghantar, Anda dapat memastikan instalasi listrik bekerja secara aman, efisien, dan sesuai dengan standar keselamatan yang berlaku.
Apa Itu Grounding?
Grounding adalah sistem pengamanan listrik yang menghubungkan bagian logam pada instalasi atau peralatan listrik ke tanah menggunakan penghantar khusus. Tujuan utamanya adalah memberikan jalur pelepasan arus listrik apabila terjadi kebocoran arus atau gangguan listrik.
Pada kondisi normal, kabel grounding tidak dialiri arus listrik. Kabel ini hanya bekerja ketika terjadi gangguan, misalnya akibat isolasi kabel rusak, sambaran petir, atau kegagalan komponen listrik. Saat gangguan terjadi, arus akan mengalir menuju tanah melalui sistem grounding sehingga risiko sengatan listrik dapat diminimalkan.
Sistem grounding umumnya terdiri dari beberapa komponen, antara lain:
- Ground rod atau batang pembumian.
- Kabel grounding (biasanya menggunakan kabel BC atau kabel tembaga berisolasi hijau-kuning).
- Ground clamp atau konektor.
- Bak kontrol grounding.
- Sambungan menuju panel distribusi maupun peralatan listrik.
Grounding menjadi salah satu sistem proteksi yang wajib diterapkan pada bangunan, terutama gedung, pabrik, rumah sakit, pusat data, dan bangunan yang memiliki instalasi listrik berkapasitas besar.
Apa Itu Netral?
Netral merupakan penghantar yang menjadi bagian dari sistem distribusi tenaga listrik. Kabel netral berfungsi sebagai jalur balik arus listrik dari beban menuju sumber listrik atau transformator.
Berbeda dengan grounding, kabel netral hampir selalu membawa arus selama peralatan listrik digunakan. Ketika lampu menyala, mesin bekerja, atau perangkat elektronik dioperasikan, arus akan mengalir dari kabel fasa menuju beban dan kembali melalui kabel netral.
Pada sistem PLN, kabel netral biasanya dihubungkan ke titik netral transformator distribusi. Oleh karena itu, tegangan antara netral dan tanah umumnya sangat kecil, meskipun bukan berarti selalu nol volt.
Karena sering membawa arus listrik, kabel netral tidak boleh dianggap sebagai kabel pengaman. Kesalahan ini masih sering ditemukan pada instalasi lama maupun pekerjaan yang tidak mengikuti standar teknis.
Fungsi Grounding dan Netral
Walaupun sama-sama berkaitan dengan sistem listrik, fungsi keduanya sangat berbeda.
Grounding memiliki fungsi utama sebagai sistem proteksi keselamatan. Ketika terjadi kebocoran arus, arus tersebut akan dialihkan menuju tanah sehingga tidak mengalir melalui tubuh manusia atau bagian logam yang disentuh.
Sementara itu, netral berfungsi untuk melengkapi rangkaian listrik agar arus dapat kembali ke sumber. Tanpa adanya penghantar netral, sebagian besar sistem listrik satu fasa tidak akan dapat bekerja sebagaimana mestinya.
Perbedaan fungsi inilah yang menjadi alasan mengapa keduanya tidak boleh dipertukarkan.
Perbedaan Grounding dan Netral Secara Lengkap
Agar lebih mudah dipahami, berikut beberapa perbedaan utama antara grounding dan netral.
1. Fungsi Utama
Grounding berfungsi sebagai sistem pengaman.
Netral berfungsi sebagai penghantar balik arus listrik.
2. Kondisi Saat Operasi Normal
Grounding tidak membawa arus listrik pada kondisi normal.
Netral hampir selalu membawa arus ketika terdapat beban yang bekerja.
3. Tujuan Pemasangan
Grounding dipasang untuk melindungi manusia dan peralatan dari gangguan listrik.
Netral dipasang agar rangkaian listrik dapat beroperasi dengan baik.
4. Jalur Arus
Grounding hanya menjadi jalur arus ketika terjadi gangguan.
Netral menjadi jalur arus setiap kali perangkat listrik digunakan.
5. Risiko Jika Terjadi Kerusakan
Grounding yang buruk dapat mengurangi efektivitas sistem proteksi.
Netral yang putus dapat menyebabkan tegangan tidak stabil bahkan merusak berbagai peralatan elektronik.
Mengapa Grounding Tidak Boleh Disamakan dengan Netral?
Masih banyak orang yang menghubungkan kabel grounding dengan netral secara sembarangan pada instalasi rumah maupun bangunan.
Padahal, tindakan tersebut dapat menyebabkan berbagai masalah seperti:
- Proteksi ELCB atau RCCB tidak bekerja secara optimal.
- Timbul arus bocor pada bodi peralatan.
- Risiko sengatan listrik meningkat.
- Gangguan pada perangkat elektronik sensitif.
- Sistem proteksi petir menjadi tidak maksimal.
Karena alasan inilah, Perbedaan Grounding dan Netral, Jangan Sampai Salah Memahami perlu diketahui sebelum melakukan pemasangan atau modifikasi instalasi listrik.
Warna Kabel Grounding dan Netral
Untuk memudahkan identifikasi, instalasi listrik mengikuti kode warna tertentu.
Pada umumnya:
- Grounding menggunakan warna hijau-kuning.
- Netral menggunakan warna biru.
- Fasa menggunakan warna merah, hitam, cokelat, atau abu-abu tergantung standar yang digunakan.
Namun, pada instalasi lama masih sering ditemukan warna kabel yang tidak sesuai standar. Oleh sebab itu, pemeriksaan menggunakan alat ukur tetap diperlukan sebelum melakukan pekerjaan listrik.
Apa yang Terjadi Jika Grounding Tidak Dipasang?
Banyak orang beranggapan bahwa listrik tetap dapat digunakan meskipun tanpa grounding. Secara fungsi dasar memang sebagian peralatan masih dapat menyala, tetapi tingkat keamanannya jauh menurun.
Beberapa risiko apabila tidak terdapat grounding antara lain:
- Tubuh manusia dapat menjadi jalur arus ketika terjadi kebocoran listrik.
- Peralatan elektronik lebih mudah rusak akibat lonjakan tegangan.
- Sistem penangkal petir tidak dapat membuang energi petir secara optimal.
- Risiko kebakaran akibat gangguan listrik meningkat.
- Proteksi arus bocor menjadi kurang efektif.
Karena itu, grounding bukan hanya pelengkap instalasi, melainkan bagian penting dari sistem keselamatan listrik.
Apa yang Terjadi Jika Kabel Netral Bermasalah?
Kerusakan pada kabel netral juga dapat menimbulkan dampak serius.
Beberapa akibat yang mungkin terjadi meliputi:
- Tegangan listrik menjadi tidak stabil.
- Lampu berkedip.
- Motor listrik cepat panas.
- Peralatan elektronik rusak akibat overvoltage.
- Gangguan pada panel distribusi.
Pada sistem tiga fasa, putusnya kabel netral bahkan dapat menyebabkan ketidakseimbangan tegangan yang berpotensi merusak banyak peralatan sekaligus.
Hubungan Grounding dengan Penangkal Petir
Grounding memiliki peranan yang sangat penting dalam sistem penangkal petir.
Ketika petir menyambar terminal penangkal petir, arus petir akan dialirkan melalui down conductor menuju sistem grounding. Selanjutnya energi petir dibuang ke tanah dengan aman.
Apabila nilai tahanan grounding terlalu tinggi atau pemasangannya tidak sesuai standar, sebagian energi petir dapat menyebar ke instalasi listrik maupun perangkat elektronik di dalam bangunan.
Oleh sebab itu, kualitas grounding harus diperhatikan, baik dari sisi material, kedalaman elektroda, maupun hasil pengukuran tahanan tanah.
Apakah Grounding dan Netral Pernah Terhubung?
Pada sistem distribusi listrik, grounding dan netral memang memiliki titik hubungan tertentu, biasanya berada di sisi transformator atau panel utama sesuai standar instalasi.
Namun, hubungan tersebut dilakukan pada lokasi yang telah ditentukan dalam desain sistem kelistrikan.
Di sisi instalasi pengguna, kabel grounding dan netral tidak boleh disatukan secara sembarangan. Penyambungan yang tidak sesuai dapat menyebabkan gangguan pada sistem proteksi serta meningkatkan risiko bahaya listrik.
Cara Memastikan Sistem Grounding Berfungsi dengan Baik
Agar grounding bekerja secara optimal, diperlukan pemeriksaan secara berkala.
Beberapa langkah yang umum dilakukan antara lain:

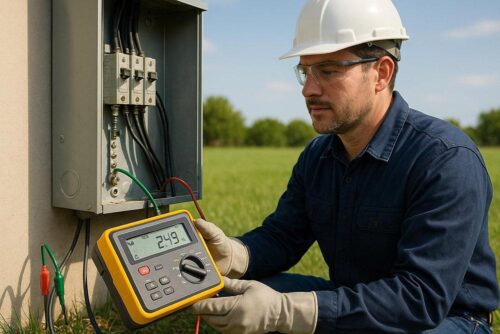

- Mengukur tahanan grounding menggunakan earth tester.
- Memastikan sambungan kabel tidak berkarat atau longgar.
- Memeriksa kondisi ground rod.
- Menghindari sambungan yang tidak sesuai standar.
- Melakukan pengujian setelah pemasangan maupun perawatan.
Pada banyak instalasi, nilai tahanan grounding yang baik umumnya diupayakan berada di bawah 5 ohm atau mengikuti standar serta kebutuhan sistem yang digunakan.
Kesalahan yang Sering Terjadi di Lapangan
Masih banyak kesalahan pemasangan yang ditemukan, di antaranya:
- Menggunakan netral sebagai grounding.
- Tidak memasang grounding sama sekali.
- Menghubungkan grounding ke pipa air tanpa perhitungan.
- Menggunakan ukuran kabel grounding yang terlalu kecil.
- Tidak pernah melakukan pengukuran tahanan tanah setelah pemasangan.
Kesalahan-kesalahan tersebut dapat mengurangi tingkat keamanan instalasi listrik secara signifikan.
Pentingnya Menggunakan Jasa Profesional
Pemasangan grounding maupun instalasi listrik sebaiknya dilakukan oleh tenaga yang memahami standar teknis. Selain memastikan keamanan, pekerjaan yang dilakukan secara profesional juga memudahkan proses pemeriksaan, pemeliharaan, dan pengembangan instalasi di masa mendatang.
Tenaga profesional akan menentukan jenis elektroda, ukuran kabel, metode penyambungan, serta lokasi pemasangan yang sesuai dengan kondisi tanah dan kebutuhan beban listrik pada bangunan.
Kesimpulan
Memahami Perbedaan Grounding dan Netral, Jangan Sampai Salah Memahami sangat penting untuk menghindari kesalahan dalam instalasi listrik. Grounding berfungsi sebagai sistem pengaman yang menyalurkan arus gangguan ke tanah, sedangkan netral merupakan jalur balik arus listrik menuju sumber.
Walaupun keduanya sama-sama berhubungan dengan sistem kelistrikan, fungsi, cara kerja, serta penggunaannya berbeda secara mendasar. Menyamakan grounding dengan netral dapat mengurangi efektivitas sistem proteksi, meningkatkan risiko sengatan listrik, serta berpotensi merusak peralatan elektronik.
Dengan menerapkan instalasi sesuai standar dan melakukan pemeriksaan secara berkala, sistem kelistrikan akan menjadi lebih aman, andal, dan memiliki umur pakai yang lebih panjang.
