Kapan Grounding Harus Diperbaiki? Cek 5 Tanda Ini

Kapan Grounding Harus Diperbaiki? Cek 5 Tanda Ini

Grounding atau sistem pembumian merupakan salah satu bagian penting dalam sistem kelistrikan dan proteksi bangunan. Fungsinya bukan sekadar menghubungkan instalasi listrik ke tanah, tetapi menyediakan jalur yang aman untuk mengalirkan arus gangguan, arus lebih, maupun energi akibat sambaran petir menuju bumi. Dengan grounding yang baik, risiko sengatan listrik, kerusakan peralatan, hingga gangguan pada sistem kelistrikan dapat dikurangi.

Namun, grounding bukan sistem yang bisa dipasang sekali lalu dibiarkan tanpa pemeriksaan. Kondisi elektroda bumi, kabel penghantar, sambungan, terminal, dan karakteristik tanah dapat berubah seiring waktu. Korosi, perubahan kondisi tanah, pekerjaan konstruksi, sambaran petir, hingga kerusakan mekanis dapat menyebabkan kinerja sistem pembumian menurun.

Karena itu, pemilik rumah, gedung, fasilitas komersial, maupun area industri perlu mengetahui tanda-tanda bahwa sistem grounding mulai mengalami masalah. Pemeriksaan secara berkala menjadi langkah penting untuk memastikan sistem tetap bekerja sesuai kebutuhan.

IEC 62305-3 sendiri mencakup aspek desain, instalasi, inspeksi, dan pemeliharaan sistem proteksi petir, termasuk perlindungan terhadap bahaya tegangan sentuh dan tegangan langkah di sekitar sistem proteksi petir.

Lalu, kapan grounding harus diperbaiki? Cek lima tanda berikut.

1. Nilai Tahanan Grounding Mengalami Kenaikan

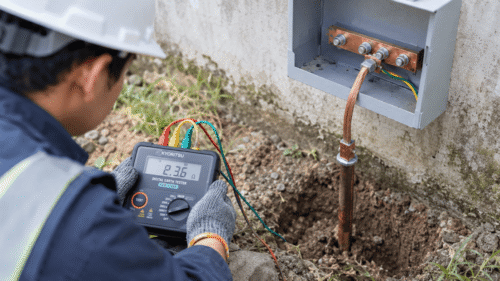

Salah satu indikator paling penting dalam mengevaluasi kondisi grounding adalah nilai tahanan pembumian. Pengukuran biasanya dilakukan menggunakan alat seperti earth tester atau ground resistance tester.

Secara sederhana, semakin rendah nilai tahanan pembumian, semakin mudah arus gangguan dialirkan menuju bumi melalui sistem pembumian. Namun, angka yang dianggap sesuai tidak bisa ditentukan hanya berdasarkan satu nilai universal. Target tahanan harus disesuaikan dengan fungsi sistem, desain instalasi, standar yang digunakan, kondisi tanah, serta persyaratan proyek.

Masalah muncul ketika hasil pengukuran menunjukkan adanya kenaikan nilai tahanan dibandingkan hasil pengukuran sebelumnya.

Sebagai contoh, sebuah gedung sebelumnya memiliki hasil pengukuran grounding 2 Ohm. Pada pemeriksaan berikutnya, nilainya meningkat menjadi 7 Ohm. Perubahan tersebut tidak sebaiknya langsung dianggap normal tanpa pemeriksaan lebih lanjut.

Kenaikan nilai dapat disebabkan oleh beberapa hal, seperti:

• elektroda grounding mengalami korosi;
• sambungan kabel dengan elektroda mulai mengalami penurunan kualitas;
• konduktor grounding mengalami kerusakan;
• kondisi tanah berubah;
• elektroda tidak lagi bekerja secara optimal;
• adanya sambungan yang longgar;
• konfigurasi grounding mengalami perubahan akibat pekerjaan konstruksi.

Pengukuran sebaiknya tidak hanya dilakukan sekali. Hasil pemeriksaan perlu dibandingkan dengan data pengukuran sebelumnya agar perubahan kondisi sistem dapat diketahui.

Dalam PUIL, elektroda bumi merupakan penghantar yang ditanam dalam tanah dan membuat kontak langsung dengan bumi. PUIL juga menekankan bahwa bahan dan dimensi elektroda harus dipilih dengan mempertimbangkan ketahanan terhadap korosi serta kekuatan mekanis.

Jadi, apabila hasil pengukuran menunjukkan kecenderungan nilai tahanan semakin tinggi, sistem sebaiknya segera diperiksa untuk mengetahui penyebabnya.

2. Kabel atau Sambungan Grounding Terlihat Korosi dan Rusak

Tanda kedua yang cukup mudah ditemukan adalah kondisi fisik komponen grounding.

Sistem grounding dapat menggunakan berbagai jenis konduktor dan elektroda, seperti copper conductor, copper tape, ground rod, serta komponen penghubung lainnya. Komponen tersebut berada di lingkungan yang dapat menyebabkan korosi, terutama jika berada di area lembap, memiliki kandungan garam tinggi, atau terkena kondisi tanah yang agresif.

Korosi pada sambungan dapat meningkatkan resistansi kontak. Dalam kondisi yang lebih parah, bagian konduktor atau sambungan dapat mengalami pengurangan penampang sehingga kemampuan penghantarannya ikut menurun.

Beberapa kondisi yang perlu diperhatikan antara lain:

• permukaan konduktor berubah warna atau mengalami korosi;
• clamp grounding berkarat;
• baut dan mur sambungan mulai keropos;
• sambungan terasa longgar;
• kabel grounding mengalami kerusakan fisik;
• copper tape mengalami pengikisan;
• ground rod mengalami korosi;
• sambungan antara kabel dan elektroda terlihat tidak sempurna.

Masalah seperti ini sering kali tidak terlihat jika sistem grounding berada di dalam tanah. Karena itu, pemeriksaan sebaiknya mencakup bagian yang dapat diakses, seperti grounding box, test point, sambungan kabel, clamp, dan terminal.

Pemeriksaan visual sangat penting karena hasil pengukuran tahanan yang masih terlihat baik tidak selalu berarti semua komponen secara fisik berada dalam kondisi sempurna. Sebaliknya, kerusakan fisik juga perlu dikonfirmasi melalui pengujian yang sesuai.

Jika ditemukan korosi ringan pada sambungan, teknisi dapat melakukan pembersihan atau penggantian komponen sesuai kondisi. Namun, apabila konduktor atau elektroda sudah mengalami kerusakan berat, perbaikan dapat membutuhkan penggantian komponen atau pekerjaan grounding tambahan.

3. Peralatan Listrik Sering Mengalami Gangguan atau Trip

Grounding yang bermasalah juga dapat berkaitan dengan gangguan pada sistem kelistrikan.

Misalnya, peralatan listrik tertentu sering mengalami trip, proteksi listrik bekerja secara tidak normal, atau perangkat elektronik lebih sering mengalami gangguan setelah terjadi gangguan listrik maupun sambaran petir.

Perlu dipahami bahwa tidak semua gangguan peralatan disebabkan oleh grounding. Masalah bisa berasal dari kualitas suplai listrik, kabel, MCB, MCCB, panel, SPD, perangkat elektronik, maupun faktor lainnya.

Namun, apabila gangguan terjadi berulang dan ditemukan indikasi masalah pada sistem pembumian, grounding perlu dimasukkan dalam pemeriksaan.

Grounding memiliki peran penting dalam menyediakan jalur bagi arus gangguan. Sistem pembumian yang tidak dirancang atau dipelihara dengan baik dapat mengurangi efektivitas sistem proteksi listrik.

Pada sistem proteksi petir, hubungan antara grounding dengan sistem proteksi secara keseluruhan juga sangat penting. IEC 62305-4 membahas desain, inspeksi, pemeliharaan, dan pengujian langkah-langkah proteksi untuk mengurangi risiko kerusakan permanen pada sistem listrik dan elektronik akibat impuls elektromagnetik petir.

Oleh karena itu, ketika sebuah bangunan mengalami gangguan berulang, jangan hanya mengganti peralatan yang rusak. Sistem grounding, bonding, dan proteksi terhadap surja juga perlu diperiksa apabila relevan dengan kondisi instalasi.

4. Grounding Pernah Terdampak Sambaran Petir atau Gangguan Besar

Sistem grounding pada bangunan yang menggunakan proteksi petir memiliki tugas yang sangat penting. Ketika terjadi sambaran petir yang masuk ke sistem proteksi, energi tersebut harus dialirkan melalui jalur penghantar menuju sistem terminasi bumi.

Setelah terjadi sambaran petir atau kejadian listrik besar, pemeriksaan sistem proteksi petir dan grounding menjadi langkah yang sangat dianjurkan.

Kerusakan tidak selalu terlihat dari luar. Sambungan dapat mengalami kerusakan, komponen dapat berubah bentuk, atau koneksi tertentu dapat mengalami penurunan kualitas tanpa menunjukkan kerusakan yang sangat jelas secara visual.

Beberapa hal yang dapat diperiksa setelah kejadian tersebut meliputi:

• kondisi air terminal;
• down conductor;
• sambungan penghantar;
• grounding box;
• clamp dan terminal;
• elektroda grounding;
• nilai tahanan pembumian;
• kondisi bonding;
• perangkat SPD jika tersedia.

IEC menjelaskan bahwa sistem proteksi petir mencakup tindakan perlindungan terhadap kerusakan fisik pada struktur maupun risiko terhadap manusia. Standar tersebut juga mencakup kegiatan inspeksi dan pemeliharaan sistem proteksi petir.

Karena itu, setelah terjadi sambaran petir yang signifikan, jangan hanya memastikan peralatan masih menyala. Kondisi sistem proteksi petir dan grounding juga perlu dievaluasi.

5. Grounding Sudah Lama Tidak Diukur atau Tidak Memiliki Data Pengukuran Terbaru

Tanda kelima sering kali justru paling sederhana: sistem grounding tidak pernah diperiksa atau hasil pengukurannya sudah terlalu lama tidak diperbarui.

Banyak bangunan memiliki grounding yang sudah digunakan selama bertahun-tahun, tetapi pemilik atau pengelola tidak memiliki data pengukuran terbaru. Akibatnya, kondisi aktual sistem tidak diketahui.

Padahal, kondisi grounding dapat berubah karena berbagai faktor. Misalnya, perubahan struktur tanah, pembangunan tambahan, pekerjaan pemancangan, renovasi, perubahan sistem kelistrikan, korosi, maupun perubahan konfigurasi instalasi dapat memengaruhi sistem pembumian.

Karena itu, pengukuran grounding sebaiknya menjadi bagian dari kegiatan inspeksi dan pemeliharaan instalasi.

Untuk fasilitas komersial dan industri, dokumentasi hasil pengukuran juga penting. Data tersebut dapat digunakan sebagai pembanding antara kondisi grounding pada satu periode dengan periode berikutnya.

Misalnya:

Pengukuran tahun pertama: 1,8 Ohm
Pengukuran tahun kedua: 2,1 Ohm
Pengukuran tahun ketiga: 3,5 Ohm
Pengukuran tahun keempat: 6,2 Ohm

Pola seperti ini memberikan informasi bahwa terdapat perubahan pada sistem yang perlu ditelusuri.

Sebaliknya, apabila nilai pengukuran relatif stabil dan kondisi komponen baik, data tersebut dapat menjadi dokumentasi bahwa sistem masih berada dalam kondisi yang terpantau.

PUIL juga menempatkan pembumian sebagai bagian dari sistem instalasi listrik yang perlu memenuhi persyaratan keselamatan. Pemerintah melalui materi PUIL 2020 menjelaskan bahwa PUIL digunakan sebagai pedoman bagi perencana, instalatir, dan pemeriksa instalasi listrik tegangan rendah.

Jangan Hanya Mengandalkan Angka Tahanan Grounding

Salah satu kesalahan yang cukup sering terjadi adalah menganggap kondisi grounding hanya ditentukan oleh angka tahanan pembumian.

Padahal, sistem grounding merupakan satu kesatuan yang terdiri dari beberapa bagian. Nilai tahanan merupakan salah satu parameter penting, tetapi kondisi fisik dan kontinuitas sistem juga harus diperhatikan.

Sebagai contoh, grounding menunjukkan nilai 2 Ohm, tetapi ditemukan clamp yang sudah korosi parah. Kondisi tersebut tetap perlu diperbaiki karena sambungan merupakan bagian penting dari jalur pembumian.

Begitu pula jika nilai grounding berubah setelah terjadi pekerjaan konstruksi di sekitar elektroda. Pengukuran perlu dianalisis bersama kondisi lapangan agar penyebab perubahan dapat diketahui.

Dengan demikian, pemeriksaan grounding idealnya mencakup:

1. pemeriksaan visual;
2. pemeriksaan kondisi sambungan;
3. pemeriksaan konduktor;
4. pengukuran tahanan pembumian;
5. pemeriksaan kontinuitas jika diperlukan;
6. pemeriksaan grounding box dan test point;
7. pemeriksaan sistem proteksi petir jika grounding terintegrasi dengan sistem tersebut;
8. dokumentasi hasil pemeriksaan.

Apa yang Harus Dilakukan Jika Grounding Bermasalah?

Ketika ditemukan indikasi masalah, jangan langsung menambah ground rod tanpa mengetahui penyebabnya.

Langkah pertama adalah melakukan pemeriksaan dan pengukuran untuk mengetahui kondisi aktual. Setelah itu, teknisi dapat menentukan tindakan yang paling sesuai.

Perbaikan dapat berupa:

• mengencangkan atau mengganti sambungan;
• mengganti clamp yang rusak;
• memperbaiki atau mengganti konduktor;
• mengganti elektroda yang mengalami kerusakan;
• menambah elektroda grounding;
• memperbaiki konfigurasi sistem grounding;
• menggunakan material peningkat grounding apabila sesuai dengan kondisi tanah dan desain;
• melakukan pengukuran ulang setelah perbaikan.

Penggunaan material peningkat grounding juga bukan sekadar untuk mengejar angka tahanan yang rendah. Material tersebut perlu dipilih dan diterapkan dengan memperhatikan karakteristik sistem serta potensi korosi. IEC 62561-7, misalnya, secara khusus membahas persyaratan dan pengujian earthing enhancing compounds untuk menghasilkan tahanan rendah pada sistem terminasi bumi.

Yang terpenting, metode perbaikan harus disesuaikan dengan kondisi lapangan. Sistem grounding untuk rumah tinggal tentu dapat berbeda dengan sistem grounding pada gedung komersial, pabrik, gudang, fasilitas industri, atau bangunan yang memiliki sistem proteksi petir.

Kapan Grounding Harus Diperbaiki? Jangan Menunggu Sampai Terjadi Kerusakan

Jika muncul satu atau beberapa tanda di atas, pemeriksaan grounding sebaiknya tidak ditunda. Grounding merupakan bagian dari sistem keselamatan, sehingga kondisi yang tidak diketahui justru dapat menjadi risiko tersendiri.

Secara khusus, pemeriksaan perlu dipertimbangkan ketika nilai tahanan grounding mengalami perubahan, komponen mengalami korosi, terjadi gangguan listrik berulang, sistem pernah terkena sambaran petir, atau grounding sudah lama tidak memiliki data pengukuran terbaru.

Pemeriksaan juga penting setelah renovasi atau perubahan instalasi listrik. Penambahan bangunan, panel, peralatan berkapasitas besar, maupun perubahan jalur kabel dapat membuat konfigurasi sistem kelistrikan berubah sehingga sistem pembumian perlu dievaluasi kembali.

Untuk sistem proteksi petir, IEC 62305 menempatkan inspeksi dan pemeliharaan sebagai bagian dari pengelolaan sistem proteksi. Artinya, sistem proteksi tidak berhenti pada tahap pemasangan saja, tetapi perlu dipastikan tetap berfungsi sepanjang masa penggunaannya.

Kesimpulan

Grounding yang baik bukan hanya ditentukan oleh pemasangan ground rod, kabel, atau nilai tahanan pada saat instalasi pertama. Kondisi sistem dapat berubah selama masa penggunaan sehingga pemeriksaan dan pemeliharaan menjadi bagian penting dari keselamatan instalasi.

Lima tanda utama yang perlu diperhatikan adalah nilai tahanan grounding meningkat, kabel atau sambungan mengalami korosi, peralatan listrik sering mengalami gangguan, grounding pernah terdampak sambaran petir atau gangguan besar, serta tidak adanya pemeriksaan dan data pengukuran terbaru.

Jika salah satu kondisi tersebut ditemukan, lakukan pemeriksaan secara menyeluruh sebelum menentukan metode perbaikan. Dengan mengetahui kondisi aktual melalui inspeksi dan pengukuran, tindakan perbaikan dapat dilakukan secara lebih tepat dan tidak sekadar menambahkan material grounding tanpa mengetahui akar masalahnya.

Bagi pemilik rumah, gedung, area komersial, maupun fasilitas industri, pemeriksaan grounding secara berkala dapat membantu memastikan sistem pembumian tetap berfungsi sebagaimana mestinya dan mendukung keselamatan instalasi listrik serta sistem proteksi petir.
