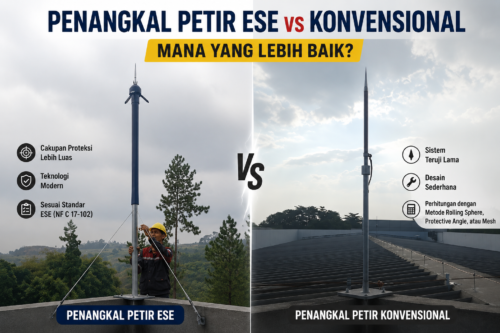

Penangkal Petir ESE vs Konvensional: Mana yang Lebih Baik?
Ketika membangun rumah, gudang, pabrik, gedung perkantoran, maupun fasilitas industri, sistem proteksi petir menjadi salah satu bagian penting yang tidak boleh diabaikan. Sambaran petir dapat menimbulkan kerusakan pada struktur bangunan, instalasi listrik, perangkat elektronik, bahkan membahayakan keselamatan manusia.
Di pasaran, terdapat berbagai pilihan sistem proteksi petir. Dua jenis yang paling sering dibandingkan adalah penangkal petir ESE (Early Streamer Emission) dan penangkal petir konvensional atau sistem Franklin. Keduanya memiliki tujuan yang sama, yaitu menyediakan jalur yang terkontrol agar arus petir dapat dialirkan menuju tanah dengan aman.
Lalu, Penangkal Petir ESE vs Konvensional: Mana yang Lebih Baik? Jawabannya tidak bisa hanya ditentukan dari jenis terminal yang digunakan. Pemilihan sistem harus mempertimbangkan karakteristik bangunan, luas area yang harus dilindungi, ketinggian bangunan, kondisi lingkungan, sistem grounding, tingkat risiko petir, serta standar teknis yang digunakan.
Apa Itu Penangkal Petir Konvensional?
Sistem konvensional merupakan salah satu metode proteksi petir yang telah digunakan secara luas selama bertahun-tahun. Sistem ini umumnya menggunakan batang logam atau air terminal yang dipasang pada bagian tertinggi bangunan.
Prinsip dasarnya adalah menyediakan titik yang lebih mudah menjadi tempat intersepsi sambaran petir. Ketika sambaran mengenai terminal, arus petir kemudian dialirkan melalui down conductor menuju sistem pembumian atau grounding.
Sistem konvensional tidak hanya terdiri dari batang penangkal petir. Instalasi yang baik biasanya mencakup beberapa komponen, yaitu:
- Air terminal atau batang penangkal petir
- Kabel penghantar turun atau down conductor
- Sistem grounding atau earth termination system
- Klem dan konektor
- Bonding atau penyamaan potensial
- Proteksi internal seperti SPD apabila dibutuhkan
Dalam sistem modern, desain proteksi tidak cukup hanya dengan menentukan tinggi batang. Penempatan konduktor, jarak terhadap bagian bangunan lainnya, pemisahan dari instalasi listrik, serta sistem grounding juga perlu diperhitungkan.
SNI 03-7015-2004 sendiri merupakan standar Indonesia untuk sistem proteksi petir pada bangunan gedung dan saat ini tercatat berstatus berlaku di BSN.
Apa Itu Penangkal Petir ESE?
ESE merupakan singkatan dari Early Streamer Emission. Berbeda dari terminal konvensional, terminal ESE dirancang berdasarkan konsep pelepasan streamer ke atas lebih awal dalam kondisi medan listrik tertentu.
Dalam sistem yang menggunakan pendekatan ESE, terdapat parameter time advance (ΔT) yang menjadi salah satu karakteristik terminal. Nilai tersebut digunakan dalam metode perhitungan radius proteksi berdasarkan standar yang dirujuk oleh sistem ESE.
Salah satu standar yang dikenal dalam teknologi ESE adalah NF C 17-102, yang secara khusus membahas sistem proteksi petir menggunakan early streamer emission air terminals. Dokumen tersebut menjelaskan ESE air terminal sebagai terminal yang menghasilkan streamer lebih awal dibandingkan simple rod air terminal dalam kondisi pembanding tertentu.
Namun, penting untuk dipahami bahwa terminal ESE bukan berarti dapat bekerja sendiri. Sistem tetap membutuhkan penghantar turun dan sistem pembumian yang dirancang dengan benar. Bahkan dalam dokumen NF C 17-102, sistem ESE mencakup terminal, down conductor, sistem terminasi bumi, serta aspek proteksi internal.
Perbedaan ESE dan Konvensional
Perbedaan utama kedua sistem terdapat pada pendekatan desain dan metode menentukan zona perlindungannya.
Pada sistem konvensional, perlindungan umumnya dirancang menggunakan metode seperti rolling sphere, protective angle, atau mesh sesuai tingkat proteksi dan konfigurasi bangunan. Sistem ini dapat menggunakan beberapa titik terminal dan jaringan konduktor untuk memastikan bagian bangunan yang perlu dilindungi berada dalam zona proteksi.
Sementara itu, sistem ESE menggunakan karakteristik terminal ESE, termasuk nilai time advance, dalam perhitungan radius proteksi sesuai standar ESE yang digunakan.
Dengan demikian, jangan membandingkan kedua sistem hanya berdasarkan klaim seperti “radius lebih besar” atau “jumlah tiang lebih sedikit”. Radius proteksi harus diperoleh dari perhitungan teknis berdasarkan parameter instalasi dan standar yang menjadi acuan.
Kelebihan Sistem ESE
Salah satu alasan ESE banyak digunakan pada proyek tertentu adalah potensi cakupan area proteksi yang lebih luas dengan konfigurasi terminal tertentu.
Untuk bangunan dengan area yang luas, penggunaan terminal ESE dapat menjadi salah satu opsi desain yang menarik karena memungkinkan perancang mengatur zona perlindungan berdasarkan karakteristik terminal dan kondisi bangunan.
Selain itu, terminal ESE memiliki konstruksi yang memang dirancang khusus untuk sistem ESE. Produk yang digunakan pada proyek sebaiknya memiliki dokumentasi teknis dan hasil pengujian yang dapat diverifikasi.
Namun, pemilihan ESE tetap harus dilakukan secara hati-hati. Tidak semua produk yang diberi label “ESE” otomatis memiliki performa yang sama. Parameter teknis, metode pengujian, dokumentasi produk, serta standar yang digunakan harus diperiksa sebelum menentukan pilihan.
Kelebihan Sistem Konvensional
Sistem konvensional memiliki keunggulan dari sisi konsep yang sederhana dan telah lama digunakan dalam rekayasa proteksi petir.
Metode desainnya dapat disesuaikan dengan berbagai bentuk bangunan. Untuk bangunan tertentu, penggunaan beberapa air terminal, konduktor, dan jaringan penghantar dapat memberikan perlindungan yang sesuai tanpa membutuhkan terminal ESE.
Sistem konvensional juga dapat dirancang berdasarkan metode proteksi yang umum digunakan dalam standar sistem proteksi petir. Oleh karena itu, sistem ini tetap relevan untuk berbagai jenis proyek, terutama ketika desain bangunan memungkinkan pemasangan jaringan proteksi eksternal secara efektif.
Mana yang Lebih Aman: ESE atau Konvensional?
Pertanyaan Penangkal Petir ESE vs Konvensional: Mana yang Lebih Baik? sebaiknya diubah menjadi pertanyaan yang lebih tepat: sistem mana yang paling sesuai dengan risiko dan karakteristik bangunan?
Tidak ada satu jenis sistem yang otomatis paling baik untuk semua bangunan.
Gedung dengan bentuk kompleks, area luas, banyak peralatan elektronik, fasilitas industri, atau lokasi dengan risiko petir tinggi membutuhkan analisis yang lebih detail. Dalam kondisi seperti ini, pemilihan sistem sebaiknya dilakukan berdasarkan kajian risiko dan desain proteksi yang menyeluruh.
Sebaliknya, bangunan dengan konfigurasi sederhana dapat menggunakan sistem konvensional apabila hasil perhitungan menunjukkan sistem tersebut mampu memberikan tingkat perlindungan yang diperlukan.
Yang paling penting adalah bukan sekadar memilih terminal, tetapi memastikan seluruh sistem bekerja sebagai satu kesatuan.
Grounding Menjadi Bagian yang Sangat Penting
Kesalahan yang cukup sering terjadi adalah menganggap kualitas penangkal petir hanya ditentukan oleh terminal yang dipasang di atas bangunan.
Padahal, arus petir yang berhasil ditangkap harus dialirkan melalui penghantar menuju sistem grounding. Karena itu, kualitas grounding menjadi salah satu bagian penting dalam sistem proteksi.
Grounding perlu dirancang dengan memperhatikan kondisi tanah, jenis elektroda, jumlah elektroda, kedalaman pemasangan, konfigurasi penghantar, serta hasil pengukuran resistansi pembumian.
Nilai resistansi grounding juga harus diverifikasi menggunakan alat ukur yang sesuai setelah instalasi selesai. Target nilai grounding tidak seharusnya hanya ditentukan berdasarkan angka umum yang disebutkan tanpa mempertimbangkan standar, desain, dan kondisi instalasi.
Dengan kata lain, terminal ESE yang mahal sekalipun tidak akan memberikan hasil optimal jika down conductor, koneksi, atau sistem grounding dikerjakan secara tidak tepat.
Jangan Melupakan Proteksi Petir Internal
Proteksi petir eksternal bertujuan mengendalikan sambaran langsung ke bangunan. Namun, risiko akibat petir tidak hanya berasal dari sambaran langsung.
Lonjakan tegangan atau surge dapat masuk melalui jaringan listrik, telekomunikasi, jaringan data, dan jalur konduktif lainnya. Karena itu, untuk bangunan dengan perangkat elektronik sensitif, sistem proteksi dapat membutuhkan Surge Protective Device (SPD) serta bonding dan koordinasi proteksi internal.
Hal ini sangat penting pada pabrik, gedung perkantoran, data center, fasilitas komunikasi, rumah sakit, maupun bangunan yang memiliki banyak perangkat elektronik.
Artinya, memasang penangkal petir di atap belum tentu berarti seluruh sistem bangunan sudah terlindungi dari efek petir.
Bagaimana Menentukan Sistem yang Tepat?
Sebelum memilih ESE atau konvensional, beberapa hal berikut sebaiknya dianalisis:
1. Karakteristik Bangunan
Perhatikan tinggi, luas, bentuk atap, material bangunan, serta keberadaan struktur yang menonjol.
2. Tingkat Risiko Petir
Lokasi bangunan, lingkungan sekitar, aktivitas manusia, serta fungsi bangunan dapat memengaruhi kebutuhan proteksi.
3. Area yang Harus Dilindungi
Semakin luas dan kompleks bangunan, semakin penting melakukan perhitungan zona proteksi secara detail.
4. Sistem Grounding
Periksa kondisi tanah dan tentukan konfigurasi grounding yang sesuai. Pengukuran aktual setelah pemasangan juga diperlukan untuk mengetahui kondisi sistem.
5. Peralatan Elektronik
Jika bangunan memiliki perangkat elektronik sensitif, pertimbangkan proteksi internal dan SPD.
6. Standar yang Digunakan
Jangan hanya meminta “penangkal petir yang paling bagus”. Mintalah penjelasan mengenai standar desain, metode perhitungan, spesifikasi material, serta prosedur pengujian.
Jadi, Penangkal Petir ESE vs Konvensional: Mana yang Lebih Baik?
Pada akhirnya, Penangkal Petir ESE vs Konvensional: Mana yang Lebih Baik? tidak memiliki jawaban tunggal.
ESE dapat menjadi pilihan untuk proyek tertentu ketika desain dan perhitungannya sesuai dengan standar ESE yang digunakan. Sistem konvensional juga dapat menjadi pilihan yang sangat baik ketika metode desainnya sesuai dengan karakteristik bangunan dan tingkat proteksi yang dibutuhkan.
Yang lebih penting adalah memastikan sistem dirancang secara menyeluruh, bukan hanya memilih terminal berdasarkan harga atau klaim radius perlindungan.
Sistem proteksi petir yang baik harus mempertimbangkan air terminal, down conductor, grounding, bonding, serta proteksi internal apabila diperlukan. Setiap komponen memiliki fungsi masing-masing dan tidak dapat dipisahkan begitu saja.
Jika Anda sedang merencanakan pemasangan penangkal petir untuk rumah, gudang, pabrik, gedung, atau fasilitas industri, sebaiknya lakukan konsultasi dan pemeriksaan kondisi bangunan terlebih dahulu. Dari hasil evaluasi tersebut, jenis sistem, jumlah terminal, jalur penghantar, konfigurasi grounding, hingga kebutuhan SPD dapat ditentukan berdasarkan kondisi proyek.
Dengan pendekatan tersebut, pemilihan antara ESE dan konvensional tidak lagi sekadar mencari sistem yang terlihat paling canggih, tetapi memilih sistem proteksi petir yang tepat, terukur, dan sesuai kebutuhan bangunan.
